電子封裝、PCB電路板三防保護的革新--parylene鍍膜聚對二甲苯在混合電路中應用技術
本課題來源于國家航空科研基金預先研究項目，西安微電子技術研究所技術創新項目，本論文主要針對當前混合電路存在亟待解決的防潮防護問題，提出并實現了一 種采用新型材料-聚對二甲苯的解決方案。 論文首先從介紹混合電路在各個領域的廣泛應用需求出發，分析了薄厚膜混合電路的可靠性問題。在此基礎上，針對電路組裝的密封問題，提出用聚對二甲苯解決防 潮防護問題的方案。論文對聚對二甲苯的性質、應用情況及工藝特點進行系統分析，對材料的應用目標和工藝兼容性進行深入討論，對鍵合絲熱脹系數的匹配性進行 驗證，對涂覆工藝中的各種保護措施進行了詳細闡述對比。通過選擇不同類型的樣品，分組進行了材料涂覆試驗。并按照國軍標要求對涂覆的樣品進行一系列可靠性 考核試驗，對試驗測試結果進行了分析總結。 考核試驗結果表明該材料可以應用于混合電路，可以解決當前混合電路工藝中的防潮防護問題.     當今軍事電子設備的發展趨勢是體積小、功率大、集成化高,并且可靠性要求高,為保證其能在惡劣的環境下正常工作,采取必要的防護手段顯得非常重要。 軍事電子裝備中高頻零部件的防護一直是一個難點,高頻部件要求防護涂層不影響或者少影響其在微波范圍的工作性能,而現有的環氧、聚氨酯、丙烯酸酯、有機硅 等敷形涂層對其微波性能影響都比較大。
Parylene是一種新型敷形涂層材料,用獨特的真空氣相沉積工藝制備,由活性小分子在基材表面“生長”出完全敷形的聚合物薄膜涂層,它能涂敷到各種形 狀的表面,包括尖銳的棱邊,裂縫和內表面,該涂層號稱“無孔不入”可深入裂縫里和內表面。這種真空狀態下室溫沉積制備的0.1-100微米薄膜涂層，厚度 均勻、致密無針孔、透明無應力、不含助劑、不損傷工件、有優異的電絕緣性和防護性，是當代最有效的防潮、防霉（零級）、防腐、防鹽霧涂層材料。
一：印制電路板的腐蝕主要原因
         大氣腐蝕：
在沿海崎嶇高溫，高濕，高鹽霧的嚴酷環境下，大氣中的有害離子加速了腐蝕進程，是引起腐蝕的主要原因。
        縫隙腐蝕
在印制制版上 裝配元器件，其余印刷版之間有一定的縫隙存在。如果縫隙的寬度足以使水，化鈉等電解質溶液進入并保存在內，則可引起元器件下印制線之間的腐蝕，造成短路或開路。
l         電解腐蝕
組件裝配在印制板上，在組件下面有兩條正負級的印制線，在潮氣作用下，使帶正極的印制線受到腐蝕，帶負極的印制線沉積，引起印制線間漏導增加，短路甚至擊穿。
除上述幾種原因外，還有應力，霉菌，有機氣氛均可引起印制電路板產生腐蝕。

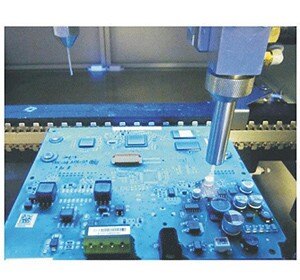

二：印制電路板的防護工藝措施
印制電路板為了達到防腐蝕的目的，目前對于工作在室內等良好環境下的印制電路板，一般采用涂覆三防涂料進行保護。但對于工作在艦船艙外的電路板，或者機載 設備中工作在高電壓力下的印制導線及低氣壓下的印制電路組件，為了防潮濕，霉菌，鹽霧對電路的腐蝕，有效避免導線之間爬電，擊穿現象的發生，僅僅是涂覆三 防漆進行保護是遠遠不夠的。
         印制電路板的防護選擇
  現有的環氧、聚氨酯、丙烯酸酯、有機硅等敷形涂層等，普通的印制電路板可采用上述涂覆涂料進行防護，但其敷形涂層對其微波性能影響都比較大。
而對于高頻，中頻印制電路板，為防止三防涂料的涂覆可能引起其電路參數和特性改變，一般建議使用新的涂覆材料 Parylene涂層。

三：Parylene性質：
Parylene涂層逐漸形成一種均衡的、共形的薄膜，均勻覆蓋暴露在外的基底表層的邊角。Parylene的沉積不會產生液相或氣相的副產品，無需溶劑及其他受環保要求所限制的材料。
Parylene聚合物通常有三個品種：聚對二甲苯（Parylene N）、聚氯代對二甲苯（ Parylene C）和聚二氯代對二甲苯（Parylene D）。它們各自有不同的特點和優點。他們主要的不同有沉積速度、使用溫度和介質損耗因子。Parylene聚合物是一種化學惰性好又具有良好生物相容性的 高純涂層材料，已經經過美國FDA認可，已廣泛使用與各種醫療器材和包材上。
Parylene的其他性質還包括：
•Parylene具有實用的絕緣和屏障特性，同時具有極端的化學惰性，不受針孔的困擾。它能防有機溶劑、防無機試劑且防酸。由于Parylene在整個過程中的任何階段都不會呈現液態，因而它不會聚集、橋接或者因為虹吸作用而產生液面彎曲。
•由于自身很薄，Parylene的機械減震和負載特性極小。這種材料可以涂抹在許多種基底的表面。這些基底包括玻璃、金屬、紙張、樹脂、塑料、陶瓷、鐵氧體，甚至人造橡膠以及粉末狀與顆粒狀物質等。
•Parylene的靜態和動態摩擦系數在0.25~0.33之間，其干膜的光滑程度對涂層材料的某些應用來說是一個重要的屬性。

四：Parylene材料涂覆工藝
真空覆膜工藝技術的要求是：要選擇使用專門的真空涂覆設備，確保設備性能符合工藝要求。
Parylene沉積過程為第一步在約150℃溫度下將固態原料對二甲苯進行蒸發，第二步是在680℃溫度下將兩個側鏈碳碳鏈裂解生成穩定的活性單體，最 后活性單體進入室溫狀態下的沉積室進行聚合沉積，瞬間吸附在基體上聚合成為聚對二甲苯薄膜。剩余的氣體經冷阱捕集，以避免沉積物進入真空泵。

五：Parylene材料的應用：
Parylene能在0.2μm厚時無針孔，5μm厚時耐1000V以上直流擊穿電壓，同時又是摩擦系數很低的一種自潤滑材料，化學惰性和阻隔性能優異。因此，在微電子機械系統中，Parylene除了作電介質材料外，還用作微型傳動機構和微型閥門的結構材料和防護材料。
Parylene應用：目前，從普通領域到不為人知的領域，Parylene都有應用，其所涵蓋的應用市場從太空深處的飛行器、汽車發動機一直到心臟調搏 器、軍事電子產品等?？梢灶A見，得益于自動化沉積設備的出現，不同技術領域?qū)@種聚合物的日益熟悉，以及涂敷效率的不斷改進等等，Parylene的應用 廣度將進一步得到拓寬。以下是目前幾種有代表性的應用：
電子傳感器。通過使用Parylene涂層，人們無需在精細的傳感器表面進行物理性加載就可達到環保要求。
測量器件。多用途遙控測量電路的消耗據報告稱正在不斷增加，這些電路必須確保能在要求的環境條件下運轉，而Parylene涂層能對潮濕、溶劑和其他污染物的侵蝕起到長效保護作用。
航天應用。利用Palylene的一些獨特性質實現空間強化，防止由于極端溫度變化導致的濃縮，限制氣體排出等。
軍事電子應用。在航空通訊和航海設備的電路上應用Palylene涂層電路，可以滿足與宇航應用情形相類似的要求。
電子門禁系統。為了保護旅館的安全而安裝的電子門禁系統的電路就可以應用Palylene膜，從而免受冷凝與腐蝕作用的破壞，這一點在沿海地區尤為重要。
醫療設備。在應用于外科手術的醫療設備上有選擇性地涂敷Parylene，可以提高設備的光滑度及可選擇的電絕緣性。這種涂層也能起到保護和潤滑皮下注射用針頭的作用，還可以在可移植的器件和修復手術用部件的表層產生一種非排斥性生物屏障。
硅鍵盤。許多系統都采用硅膠鍵盤輸入數據，Palylene涂層經常被涂覆于硅膠鍵盤的表面，用來保護鍵盤上的印刻數字和圖形免受手指上的油脂或其他東西的污染。
鐵氧體磁芯。在鐵氧體磁芯表層涂敷Parylene是出于以下目的：這種涂層可以為磁芯提供電介質的絕緣，避免電損耗，而對實際體積的大小不會有實質性改變；它還可以通過去除灰塵和污染來加固鐵氧體和模壓金屬部件的表面。
未來發展。美國專利局的紀錄顯示，2002年有267項被授予的專利提到了Parylene的某種應用。這些應用包括圖像制作設備，半導體加工制造，可移 植壓力傳感器，消毒藥涂敷設備和微流體控制裝置的制造等。Parylene將繼續挖掘產品的潛力，利用它的獨特屬性來解決一些特殊的問題。其未來的應用包 括：
微電子機械系統（MEMS），這是當前較受矚目的工業技術之一，它的特色在于微小設備可以通過集成電路制造業的設計和生產方法來制造。MEMS的精微部件 用以把一些機械部件合并，如齒輪、控制桿、螺絲、閥門、微型發動機和微型泵等。Parylene已經通過一種MEMST工藝成功應用于微流體控制器件，在 這種器件中通過的流體會和器件本身的組成材料不相容，因而Parylene成為流體的保護屏障。另外，Parylene可以制成某些機械部件，用在這種微 小系統的泵和閥門中。最后，在MEMS器件的加工和封裝工藝中，
Parylene也被認為可以充當預期的釋放層。
光纖。精密光纖連接器制造商正在評測Parylene用作潮氣屏障的效果。透明的Parylene的光學特性，以及在極薄狀態下有效的屬性，使這種薄膜在光纖的擴展應用中極具發展?jié)摿Α?nbsp;
六.真空鍍膜認證種類:
1.美國軍規MIL-I-46058C材料認證
2.美國太空總署(NASA)材料認證.
3.USP XXII無毒測試.
4.SGS無毒測試
5.UL9V-0認證
