LED產業的點涂解決方案

文章出處：人氣：：發表時間：2017-02-18 08:40:13

LED照明很受歡迎，特別是普通照明應用，因?yàn)樵S多國家政府都規定了禁止使用白熾燈泡，以節約能源和減少二氧化碳排放。
在汽車工業，LED的使用也越來越多，因?yàn)長ED節省能源和成本，尤其是隨著向混合動力汽車和電動汽車的發展，柔性的LED燈形狀可以創建很酷的設計。但是這些應用需要更精確的流體點涂，甚至有些流體點涂需要特殊工藝。這些點涂應用必須考慮：
* CIE值；散熱；LED壽命；省電；生產成本。
人們認為轉換到LED照明是一個前期投資，因?yàn)長ED比白熾燈和熒光燈等其他燈具要貴的多，但是LED有更長的使用壽命，如超過10年，而且功耗小。因此，使LED更省電、具有更長的使用壽命、降低生產成本的技術是非常重要的。
CIE值涉及產品的透明度和顏色。人們喜歡看到一個類似于白熾燈的溫暖顏色，而不是很酷的顏色，像工廠中開花狀的燈。人用肉眼識別顏色差異有很好感覺，因此CIE技術規范很嚴格：許多LED制造商要求“1 bin”的技術規范。
封裝和電路組件級的散熱技術在延長LED使用壽命方面起著關鍵作用。因?yàn)樯峤档蚅ED的結溫。結溫越低使用壽命越長。此外，LED設計師一直試圖找到盡可能最佳的方式，提取更多的光線，節省電力。輸入功率越低發光就越有效。降低成本也直接有助于獲得更好的投資回報。
LED封裝因終端應用和成本限制不同而不同。典型的封裝類型包括：
* 型腔封裝；
* 熒光粉板粘接倒裝芯片；
* 非接觸式熒光粉。
每種封裝都要求不同的點涂應用。

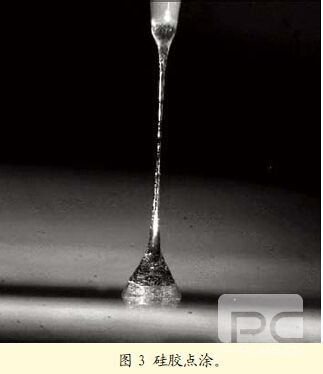

腔型封裝因其悠久的歷史、更少的專利限制、簡單的結構、材料的可用性、技術成熟以及較低的成本，是最流行的封裝形式。這種封裝需要對硅膠和熒光粉型腔進行點涂。型腔中的熒光粉量是控制CIE的關鍵。顏色取決于所點涂混合物的體積濃度。改變流體的體積就很大程度地改變了顏色，所以對型腔中的熒光粉和硅膠進行點涂填充的操作必須精確一致。
獲得均勻一致的點涂效果主要有三種方式：
* 控制噴射過程的噴射閥（CPJ+）；
* 位移閥；
* 流量控制的螺旋閥。

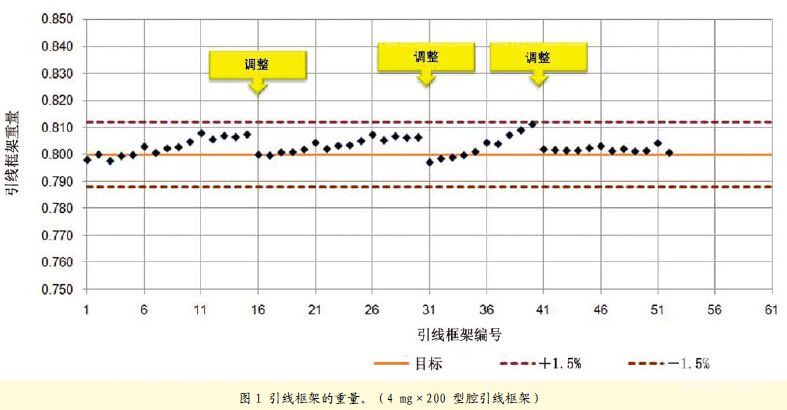

配置CPJ+的噴射閥是一個先進復雜的方法，它在快速的點涂速率(UPH)和優良的點涂一致性之間進行平衡。采用CPJ+，自動點涂設備測量點涂點的大小和重量，通過校準和調節流體體積補償因流體粘度改變或因?yàn)榕蛎浀牧黧w變化引起的改變。對于3014 PLCC塑料有引線芯片載體（plastic leaded chip carrier，帶引線的塑料芯片載體），噴射閥可以實現18 000 UPH的產能，通過周期性監控，進行點涂點重量校正，可實現重量±1.5%的一致性。引線框架的重量如圖1所示。

位移閥具有最佳的重量一致性，因?yàn)樗幕钊蜌飧捉Y(jié)構具有體積測量能力，但是其速度很慢，8 000 UPH。螺旋閥速率也是8000 UPH，而且即使采用流量控制，其質量一致性還是差一點。每年生產的型腔封裝達數十億塊，因此一致性和生產率之間的平衡是很重要的。
